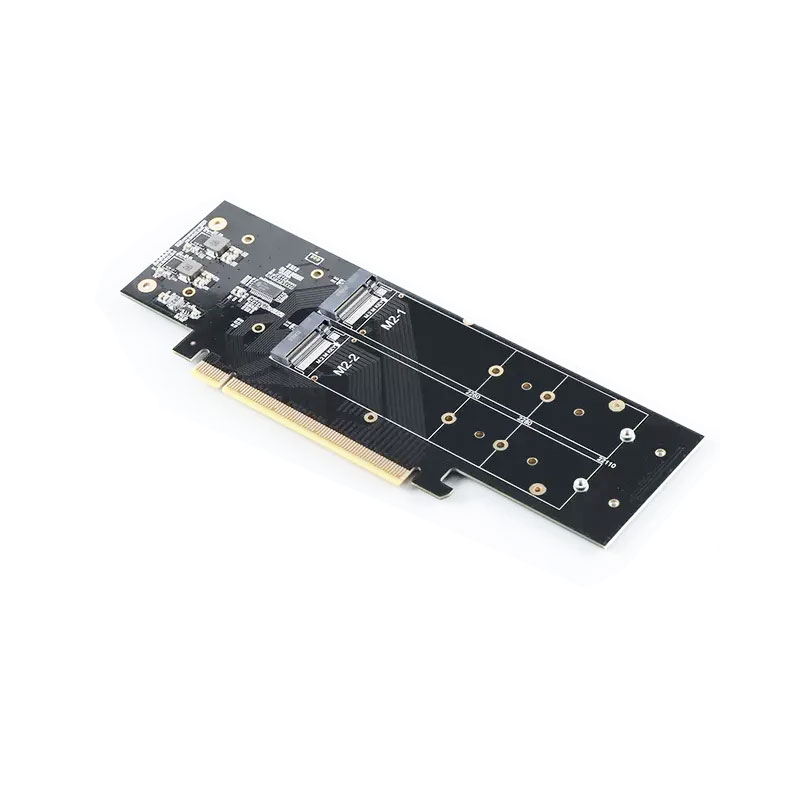

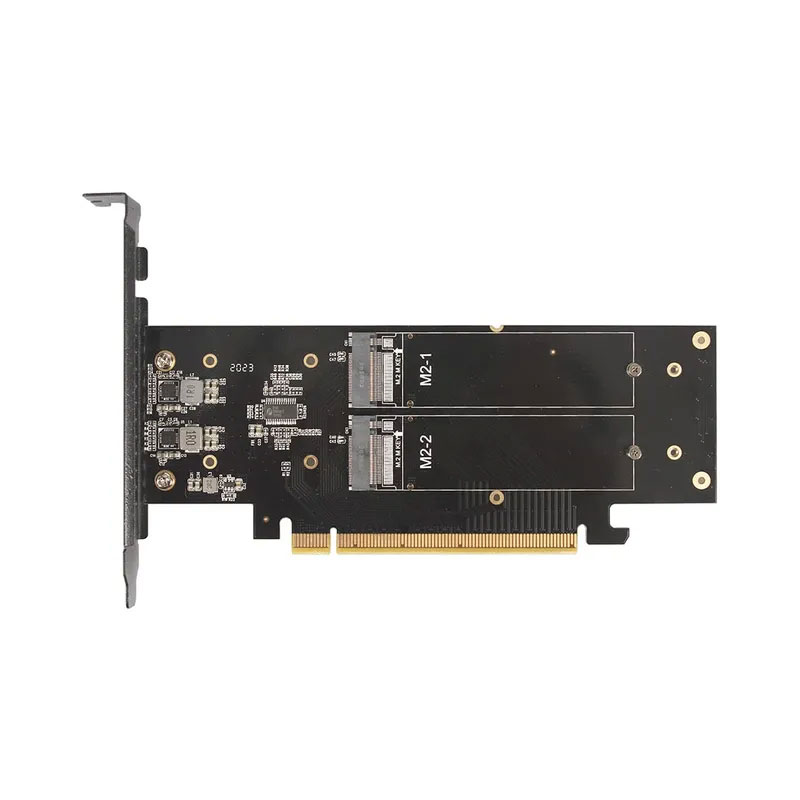

Bigboy 4 NVMe M.2 2280 Yuvalı PCIe 4.0 x16 Genişleme Kartı









Bigboy 4 Yuvalı M.2 NVMe SSD PCIe x16 çevirici ünite, 4 adete kadar PCIe 4.0 NVMe M.2 2280 SSD sürücülerin; uyumlu (x16) yuvaya sahip tüm sistemlerde,en yüksek performans ile kullanılabilmesini sağlar. M.2 yuvasına sahip olmayan sistemler ya da yüksek hızlı M.2 SSD sürücüsüne ihtiyacı olan kullanıcılar için tasarlanmıştır.

Görüntü ve video işleme, bulut uygulamaları, veri toplama ve benzeri büyük boyutlu veri işleme uygulamaları için yüksek performans sunar. 2U sistemler ile uyumlu tasarıma sahiptir. 4 sürücü desteği sadece PCIe kanallarını ayırma işlevine (PCIe Bifurcation/PCIe Split) işlevine sahip anakartlar ile kullanılabilir. Bu işlev her anakartta bulunmayabilir. Anakart desteği için lütfen anakart kılavuzuna ya da üretici web sitesine bakınız. PCIe Bifurcation/PCIe Split işlevi olmayan anakartlarda, sürücülerden sadece 1 tanesinin kullanılması mümkündür.

2U Sistemler ile Uyumlu

Düşük profilli montaj plakası ile 2U sistemlerde de kullanılabilir. x16 bağlantı arayüzünün sunduğu yüksek hız ve kararlılık sayesinde sunucularda kullanıma uygundur.











4 Adete Kadar Sürücü Desteği

4 adet M.2 2280 PCIe 4.0 sürücü ile kullanılabilir. Kullanılan sürücü sayısına bağlı olarak RAID 0,1,5,10 yapılandırmalarını destekler.













Kaliteli bileşenler

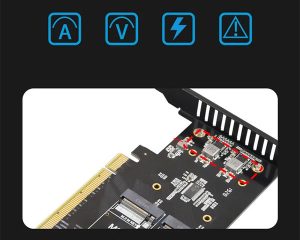

Aşırı yük koruması, yüksek voltaj koruması, kaçak koruması, devre koruması işlevleri ve güç yönetimi IC Modülü ile sürücü güvenliği ve veri bütünlüğü sağlanır.
3,3 V ve 12V çift voltaj güç kaynağına sahiptir. Bu sayede yüksek güç tüketimi olan  SSD sürücüler için gereken gücü sağlar.

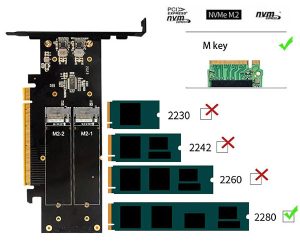

2280 NVMe sürücü desteği

Sadece M Key çentik yapısına sahip M.2 2280 NVMe SSD sürücüler ile uyumludur. PCIe SSD ve çift çentikli B ve M Key SATA SSD sürücüler ile uyumlu değildir. Uyumlu sürücülerden bazıları; Kingston KC3000, FURY Renegade, Samsung 990 Pro, 980 Pro







Soğutma

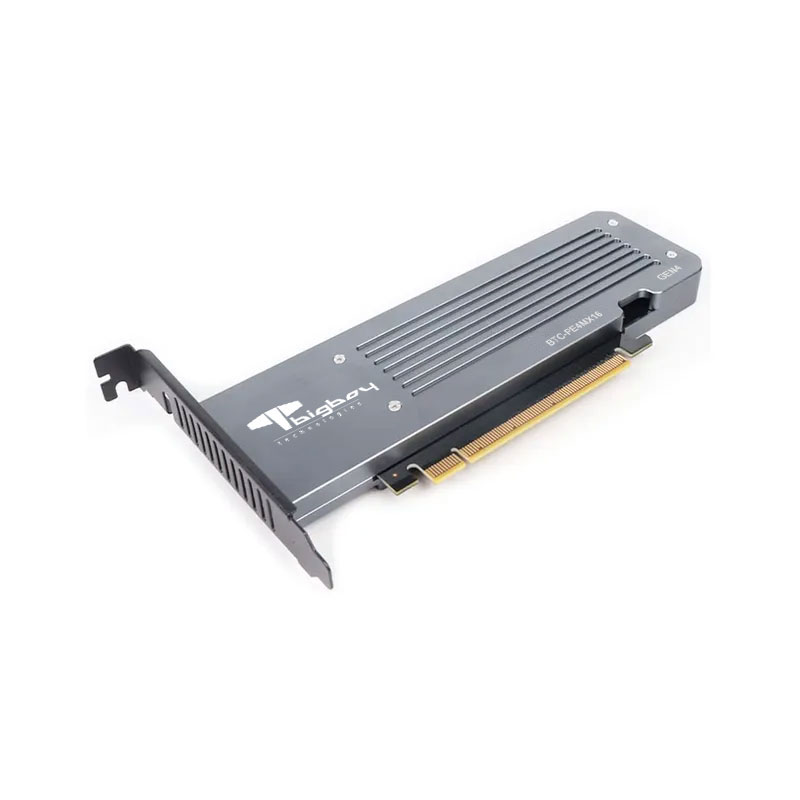

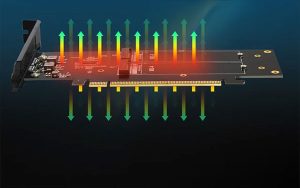

Her iki yüzde de bulunan alüminyum soğutucu ve PCB üzerinde yer alan hava yuvaları  ile sürücülerin sıcaklığının daima düşük olması sağlanır.

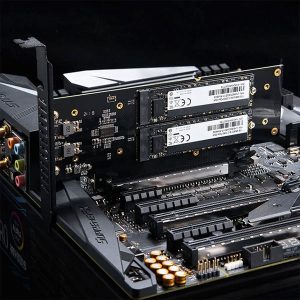

PCIe 4.0 x16 ile Üst Düzey Performans

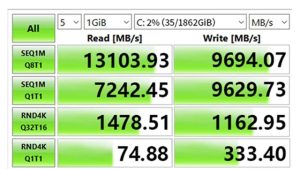

Yüksek hızlı NVMe M.2 SSD sürücülerin tam performans ile çalışması için PCIe 4.0 x16 bağlantı arayüzü kullanılmaktadır. 64Gbps bant genişliği ile 4 adete kadar  M.2 NVMe SSD sürücünün aynı anda en yüksek performans ile çalışabilmelerini sağlamaktadır.







Yazılımsal RAID/Soft RAID ile 4 adete kadar sürücü desteği

PCIe 4.0×16 yuvasına ve PCIe kanallarını ayırma işlevine (PCIe Bifurcation/PCIe Split) işlevine sahip anakartlar ile kullanılabilir. Yazılımsal/Soft RAID yapılandırması işletim sistemi altında denetlenebilir.

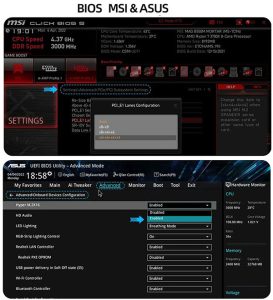

Örnek BIOS ayarları : 4 sürücü ile x4x4x4x4, 2 sürücü ile x8x8
Uyumlu anakart modellerinden bazıları : ROG Rampage VI Extreme, ROG Rampage VI Apex, ROG Strix X299-XE Gaming, ROG Strix X299-E Gaming, Prime X299-Deluxe, Prime X299-A, TUF X299 Mark 1, TUF X299 Mark 2. Anakart desteği için lütfen anakart kılavuzuna ya da üretici web sitesine bakınız.

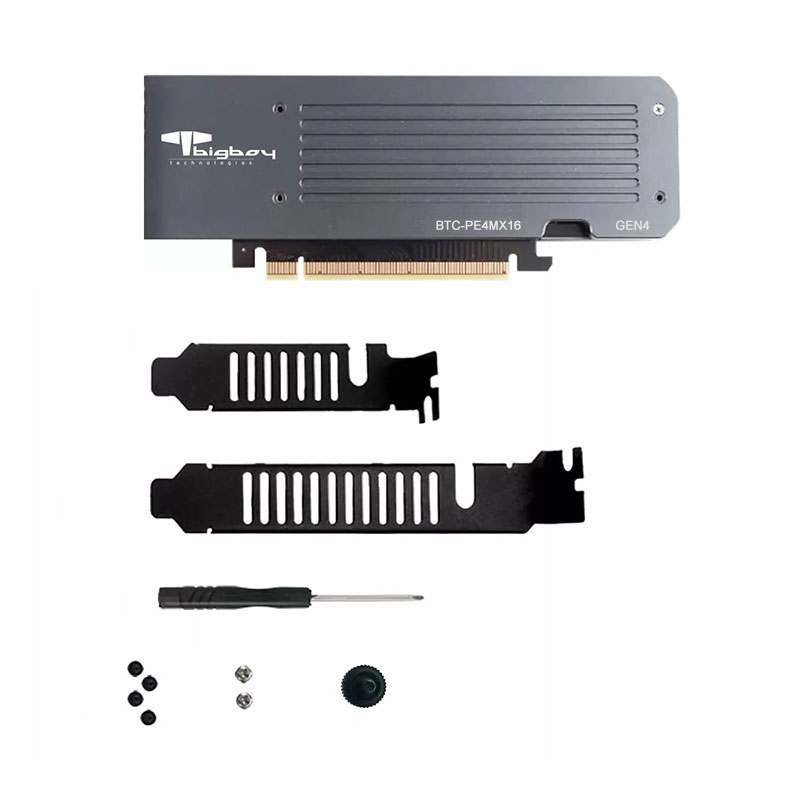

Kutu İçeriği

  • 1 NVMe M.2 PCIe x16 Çevirici ünite
  • 1 Alüminyum Soğutucu (Ön ve Arka panel)
  • 1 x standart profilli kasa montaj plakası
  • 1 x düşük profilli kasa montaj plakası
  • 4 x Termal ped
  • 1 x Tornavida
  • 4 x SSD Montaj vidası





Teknik Özellikler

  • Ürün Kodu : BTC-PE4MX16G4
  • Bağlantı Arayüzü : PCIe 4.0 x16
  • Sürücü Arayüzü : 4 adet NVMe (PCIe 4.0 x4)
  • Boyutlar (UxGxK): 185mm x 68mm x 15mm
  • Sürücü Uyumluluğu : 4 adete kadar 2280 M.2 NVMe (80mm)
  • Sistem Uyumluluğu : PCIe 4.0×16* bağlantı arayüzü ve Windows 7**,8** ve 10 ve üzeri, Linux Kernel 2.6.31 ve üzeri işletim sistemleri.
    *NVMe hızından tam olarak yararlanmak için PCIe Gen 4.0 olmalıdır.
    **Windows 7 ve 8 işletim sistemlerinde NVMe sürücü yazılımı kurulmalıdır.
    ***NVMe sürücüye işletim sistemi kurulacak ise anakart ya da sistemın bu desteğe sahip olması gereklidir. BIOS sınırlamaları nedeni ile sürücü satın almadan önce sistem ya da anakart özelliklerini kontrol ediniz. M.2 PCIe-NVMe SSD sürücüden ön yükleme (boot) işlevi için Intel 9 serisi (Z97, H97, Z170, X99) ve üzeri yongasetine sahip anakart ve sistemler kullanılmalıdır.
    ****PCIe kanallarını ayırma işlevine (PCIe Bifurcation/PCIe Split) işlevine sahip anakartlar ile kullanılabilir. Bu işlev her anakartta bulunmayabilir. Anakart desteği için lütfen anakart kılavuzuna ya da üretici web sitesine bakınız.
